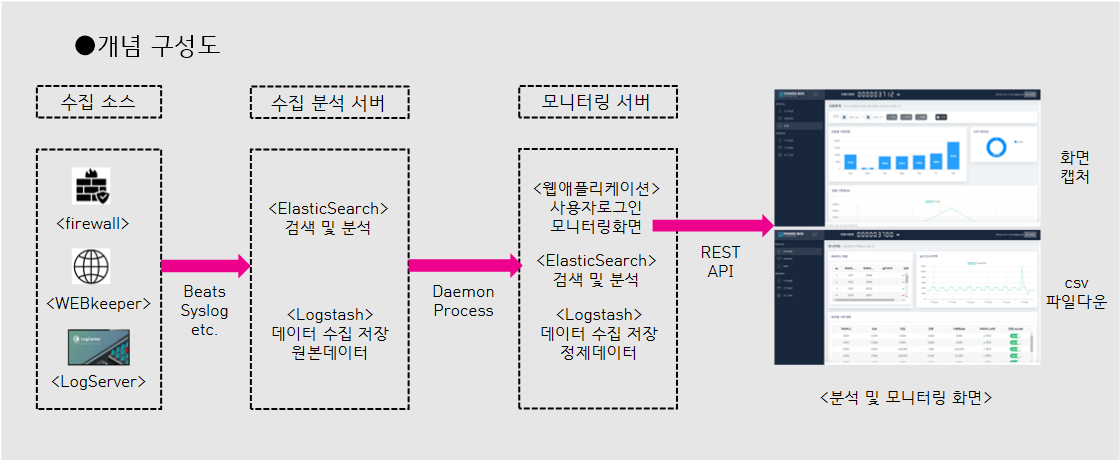

트래픽모니터링 시스템 개념

1. 수집 분석 서버

ELK Stack 기반으로 방화벽 데이터와 웹키퍼 데이터, 통합로그관리 시스템에 저장된 데이터를 수집 저장 검색 하는 기능을 제공 (Logstash, Elasticsearch)

2. 모니터링 서버

ELK Stack 기반으로 수집서버에 수집된 원본데이터에서 데이터 정제 후 추출 저장하는 기능
정제된 데이터를 저장 후 REST API 기반으로 웹 화면에서 분석하는 기능
출발지 IP정보, 목적지 IP정보, 접속사이트 정보, 트래픽 사이즈 정보를 분석 하는 기능을 제공(Logstash, Elasticsearch, Nginx, 모니터링 및 분석 웹)
분석데이터를 CSV파일로 다운로드하는 기능, 분석된 화면을 캡처하는 기능

트래픽 모니터링 시스템 규격

1. 일반 요건

○ 수집대상시스템 에서 발생하는 일일 100GB 트래픽을 안정적으로 처리할 수 있는 제품
○ ELK Stack 엔진 기반으로 비정형 데이터를 실시간 수집 분석 시각화처리할 수 있는 제품
○ 수집저장 서버 1식, 모니터링 분석 서버 1식 (웹 기반 분석 화면 제공)

2. 수집 저장 서버

○ 보안장비, 네트워크장비 등 이기종 시스템을 연동하기 위한, Syslog, beats 등 로그 수집 방식 제공
○ 데이터 전달을 위한 공통라이브러리인 libbeat를 기반으로 Beats를 활용한 데이터 수집 기능 제공
○ Logstash 기반 데이터 입출력 기능 제공

Data Input -> Data Filter –> Data Output

○ 대용량 로그를 빠르게 처리할 수 있도록 분석로그는 인덱싱 파일로 저장
○ Fault Tolerance를 위해 SIGTERM 등 시그널을 받아 종료하게 되면 input을 먼저 종료하고 모든 Output 과정이 끝날때까지 잠시 대기하도록 하는 기능
○ 일종의 stream filters로 Codecs(json, msgpack, plain text, multiline)를 제공
○ 정형데이터, 비정형데이터, 위치정보, 메트릭 등 다양한 유형의 데이터를 사용자가 원하는 방식으로 검색하고 결합할 수 있는 Elasticsearch 엔진 제공
○ 대규모 분석 데이터를 확대하여 추이와 패턴을 살펴볼 수 있도록 지원, 수평적 확장을 통해 매초당 수많은 양의 이벤트 처리할 수 있으며, 클러스터에서 인덱스와 쿼리 배포를 자동화하여 보다 원활한 시스템 운영을 지원

3. 모니터링 분석 서버

○ 트래픽 데이터를 분석 처리 저장하며, 모니터링 웹 화면을 제공
○ 숫자, 텍스트, 위치정보, 정형데이터, 비정형데이터 등을 분석 처리 저장 기능 제공
○ 소스 데이터 전체 또는 단일 데이터 입력 선택 분석 기능
○ 검색 결과창에서 컬럼별 통계 지원, 결과화면 캡처 기능
○ 통계분석 차트, 추이분석 차트 등을 지원
○ 분석 데이터 CSV 파일 형태로 다운로드 기능
○ 분석 데이터를 일단위로 Index로 저장 처리 보관
○ 분석 모니터링 화면은 고객 맞춤형으로 커스텀 지원 제공
○ kibana 기본 웹이 아닌 별도의 웹으로 제공
○ 주요 기능으로 입력 데이터 선택과 검색조건(검색기간, 출발지IP, 목적지IP, 서비스종류, 트래픽양)을 제공하며, 결과를 분석 하는 기능 제공

4. 권한 설정 등 기타 관리

○ 로그인 사용자 설정 지원
○ 분석 결과 csv 파일 다운로드 지원
○ 분석 화면 캡처 저장 지원

제품구성 및 가격

하드웨어 구성(별도 구매)

소프트웨어 구성

구매문의

Tel. 010-5458-9315

Email. newkbi@kbisys.co.kr
